一套完整的室內設計圖紙包含哪些項目
2019-10-29
瀏覽次數：2204 次

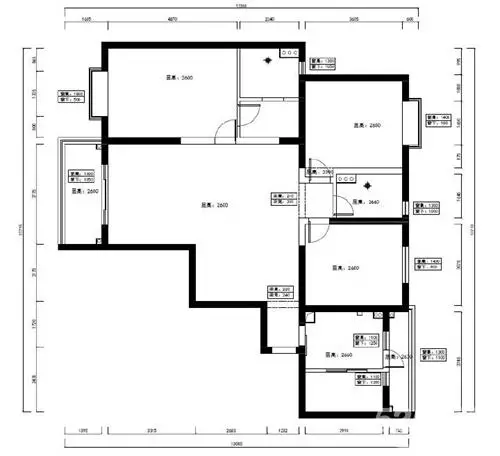

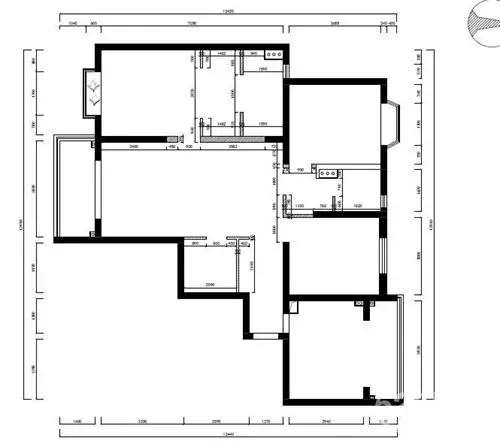

返回列表1、原始平面圖
原始平面圖是房子的原始結構尺寸圖，每個房間的長寬、標高一般都會標。但是窗高窗下，梁高梁寬這些細節尺寸會有漏標的情況。

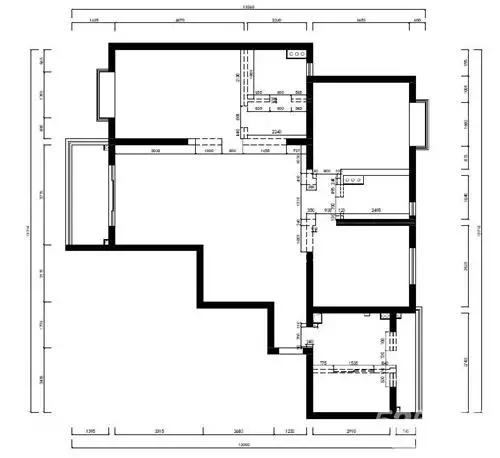

2、墻體拆況圖
房屋墻體拆除尺寸的示意，要注意要有每面拆除墻體的長寬尺寸標示。
3、新建墻體圖
新砌的墻體示意圖，注意磚墻和輕鋼龍骨隔墻的標示要有區分。

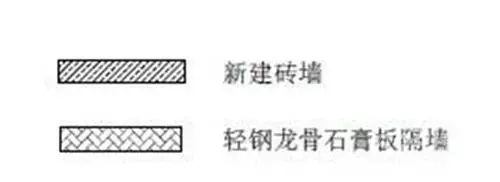

一般會用不同的線條代表新建墻體的類型：

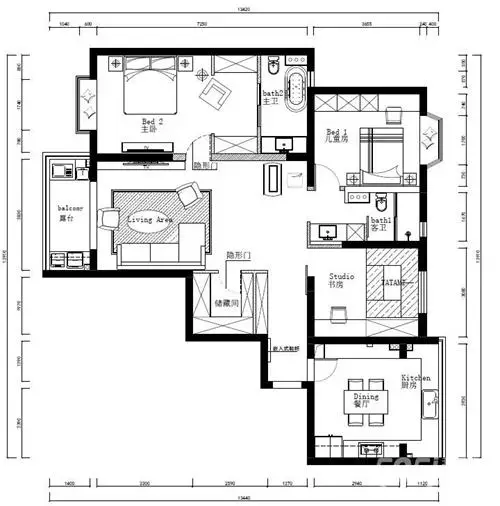

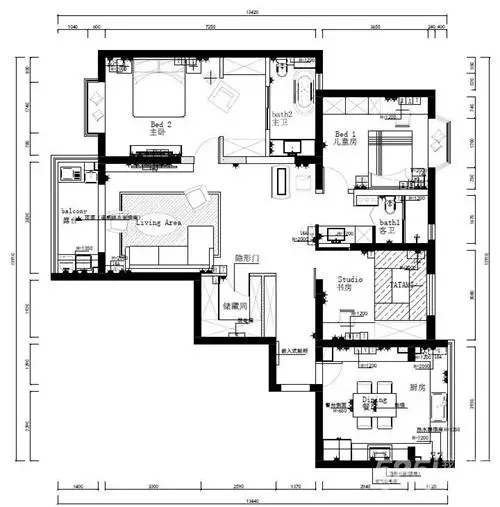

4、平面布置圖
預期裝修完成后的布置效果，注意家具的尺寸和各動線通道寬度足夠。
5、地面材料布置圖
標注具體的地面區域所用的材質種類，地磚或地板或大理石，以及拼接手法（如地磚有正鋪、斜鋪）。地板和地磚的用料可以根據這張圖紙做初步估計，待到具體下單時再以現場復核為準。

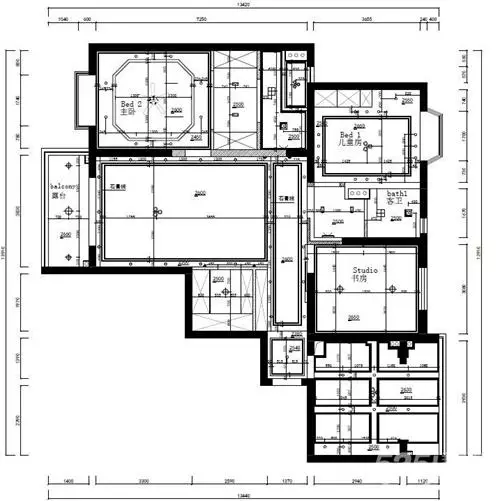

6、天花布置圖
房子的頂面布置，各種石膏板、鋁扣板吊頂和頂角石膏線的設置。這里要注意安裝燈具、浴霸燈的標示。
燈具的類型、安裝尺寸、色溫都會有標示

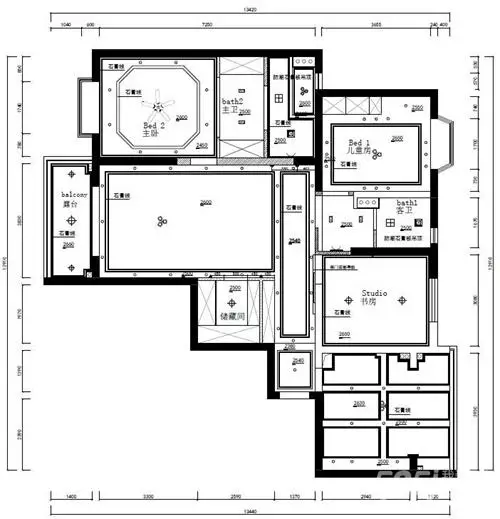

7、天花尺寸圖
不能光有天花布置圖哦，天花尺寸圖也不可或缺。這張圖上要標示每個具體吊頂制作的長寬尺寸，燈具安裝的具體位置。
8、強弱電布置圖
各個強電箱、強電插座、弱電箱、弱電插座的位置標示。這個圖業主都容易忽視，其實最好仔細看一下，確定好按自己的居住需求布置足夠的插座和網線插口等。

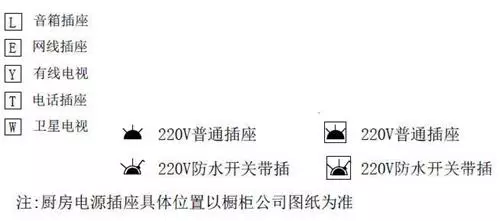

各種強弱電插座類型都會分類標示：

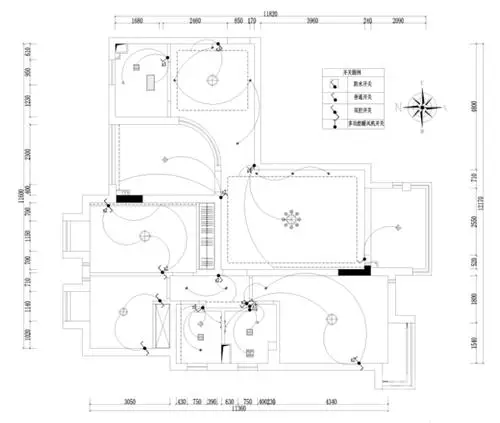

9、開關連線圖
這張圖會標示出每個區域的開關布置情況，注意有些區域要用到雙聯雙控開關（比如進入臥室有控制臥室頂燈的開關；床頭也會有控制這個頂燈的開關，方便睡覺前直接關燈不用起身）。

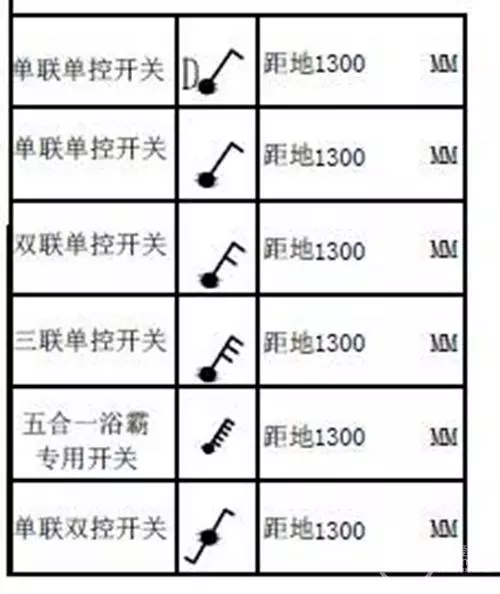

當然，開關也會分類標示

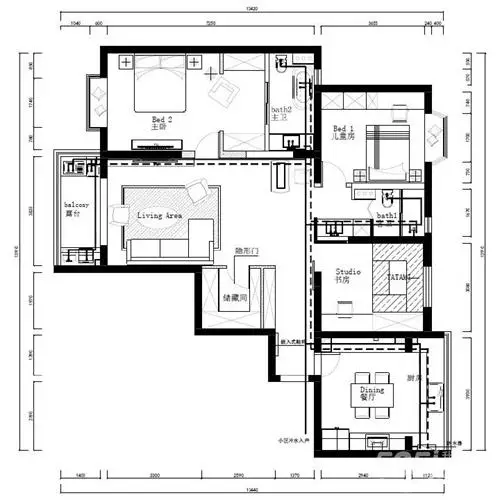

10、給排水布置圖
排水布置圖是對冷熱水管的大概走向進行標注示意。

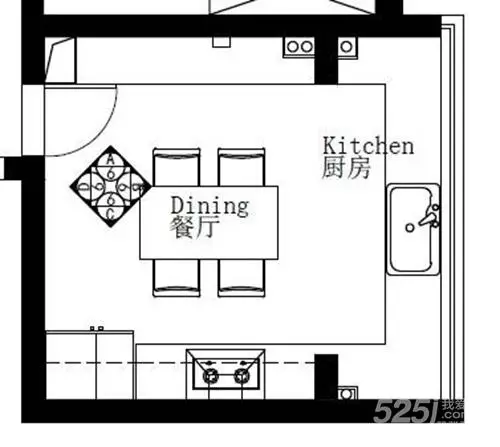

11、立面索引圖
在平面圖上標注出后面立面圖視角位置。如下圖中A就代表著廚房這個區域從A處看過去的立面。

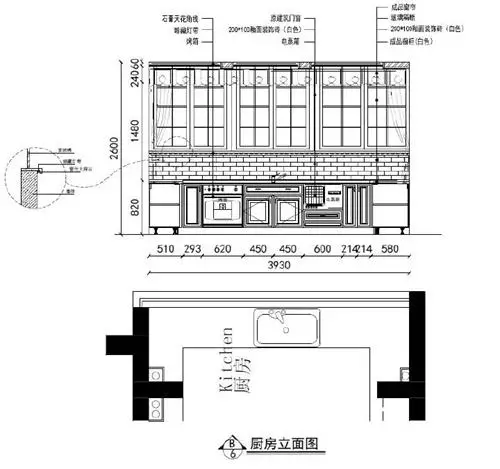

12、立面圖紙
繼續以上面廚房立面為例，下面是廚房里的4個立面圖紙。最好在每個房間都有這樣的立面示意，有些現場打的柜體還需要有內部示意。
13、電氣系統圖
電氣系統圖即電氣系統控制圖。是用來表明供電線路與各設備工作原理及其作用，相互間關系的一種表達方式。是建筑安裝工程中電氣施工圖的組成部分。
照明平面布置圖是電氣設備、裝置與線路的平面布置圖紙，是進行電氣安裝的主要依據
15、效果圖
